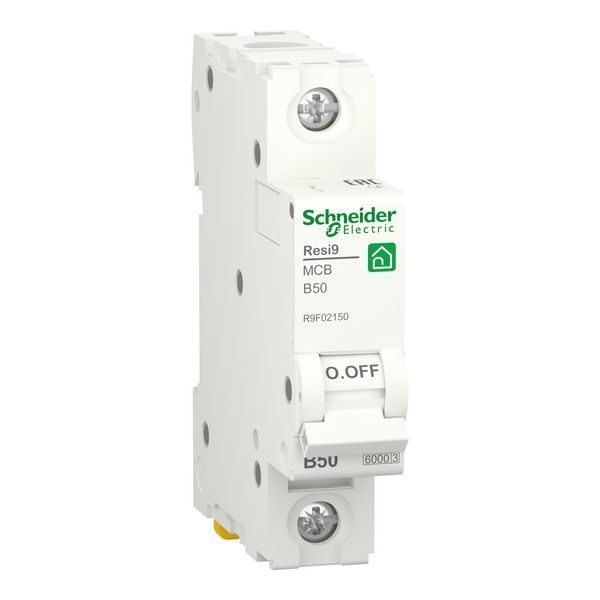

Автоматичний вимикач RESI9 50 A, 1P, крива В, 6кА
Мініатюрний автоматичний вимикач Resi9 є 1-полюсним пристроєм з номінальним струмом 50 A та кривою відключення В. Він забезпечує номінальну відключаючу здатність до 6000 А при напрузі 230 В АС згідно стандарту EN/МЕК 60898-1. Цей продукт відповідає стандарту EN/МЕК 60898-1 і призначений для захисту кола від струму короткого замикання та перевантаження. Resi9 використовується в житловому будівництві, має електричну витривалість до 10000 циклів та механічну витривалість до 20000 циклів.
Ключові характеристики
Технічні дані
- Діапазон: Resi9
- Назва продукту: Resi9 MCB
- Тип виробу або компоненту: Автоматичний вимикач
- Область застосування продукту: Захист
- Опис полюсів: 1P
- Кількість захищених полюсів: 1
- [In] номінальний струм: 50 А
- Тип мережі: Змінний струм
- Технологія розчеплювача: Тепломагнітний
- Крива відключення: B
- Відключаюча здатність: 6000 А Icn на 230 В змінний струм 50/60 Гц відповідно до МЕК 60898-1
- Стандарти: МЕК 60898-1
- Знак якості: EAC
- Частота мережі: 50/60 Гц
- [Ue] номінальна робоча напруга: 230 В змінний струм 50/60 Гц
- Межа магнітного відключення: 3...5 x In змінний струм
- Клас обмеження: 3
- [Ui] номінальна напруга ізоляції: 440 В змінний струм
- [Uimp] номінальна імпульсна витримувана напруга: 4 кВ
- Тип керування: Перемикач
- Місцева сигналізація: Індикатор ВКЛ/ВИКЛ
- Спосіб кріплення: Затисканням
- Монтажна опора: DIN-рейка
- Кількість модулів Ш = 9 мм: 2
- Висота: 81 мм
- Ширина: 18 мм
- Глибина: 72 мм
- Глибина встановлення: 44 мм
- Маса нетто: 120 г
- Колір: Білий (RAL 9003)
- Механічна зносостійкість: 20000 циклів
- Електрична зносостійкість: 10000 циклів
- Клеми підключення: Клеми тунельного типу (Зверху або знизу) - 1...35 мм² - жорсткий
- Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий з зажимом
- Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий
- Довжина зачистки проводів: 14 мм
- Момент затягування: 3,5 Н.м
- Захист від витоку струму на землю: Відсутній
- Ступінь захисту: IP20
- Тропічне виконання: 2 відповідно до МЕК 60068-1
- Відносна вологість: 95 % на 55 °C
- Робоча температура навколишнього середовища: -25…60 °C
- Температура навколишнього повітря для зберігання: -40…60 °C
- Гарантія: 18 місяців
