Металорукав

Як обрати металорукав для захисту кабелю?

Металорукав — це гнучкий гофрований трубопровід, виготовлений зі сталевої оцинкованої стрічки, призначений для надійного механічного та протипожежного захисту електричних проводів і кабельних ліній. Він запобігає пошкодженню проводки від ударів, здавлювання, перегинів, порізів, виключає доступ гризунів, а також локалізує іскріння при внутрішньому короткому замиканні.

Основні типи та модифікації металорукава:

1. Металорукав неізольований оцинкований (тип РЗ-Ц / РЗ-ЦХ):

   • Конструкція: оцинкована сталева стрічка з бавовняним (Х) або термостійким ущільненням шва.

   • Застосування: захист кабелю при прокладанні всередині сухих приміщень, за підвісними стелями, у дерев'яних конструкціях, каркасних перегородках та по негорючих основах.

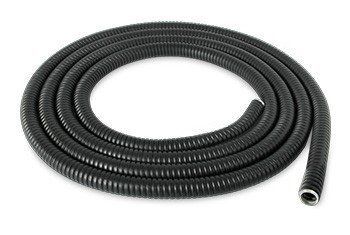

2. Металорукав у герметичній ПВХ-ізоляції (тип РЗ-ЦП / РЗ-Ц-ПВХ):

   • Конструкція: поверх сталевого оцинкованого рукава нанесено суцільне захисне покриття з пластикату (найчастіше чорного або сірого кольору).

   • Переваги: забезпечує повну пиловологозахищеність (ступінь захисту IP65–IP67), стійкість до ультрафіолету (UV), мастил, хімічних сполук та корозії.

   • Застосування: монтаж на відкритому повітрі (на фасадах), у сирих підвалах, виробничих цехах, автомийках, підземних паркінгах і при прямому підключенні верстатів чи електродвигунів.

3. Наявність протяжки (сталевого зонда):

   • Моделі зі сталевим тросом-зондом дозволяють легко та швидко затягувати дріт і кабель усередину металорукава на довгих відрізках траси.

4. Діапазон діаметрів:

   • Доступні внутрішні діаметри: від мініатюрних 9–11 мм (для одного кабелю) до 14, 16, 18, 20, 22, 25, 32, 38 та 50 мм (для силових кабелів великого перерізу або пучків проводки).

Супутні товари для монтажу (Cross-sell / Upsell):

Для правильної побудови та фіксації траси з металорукава використовують:

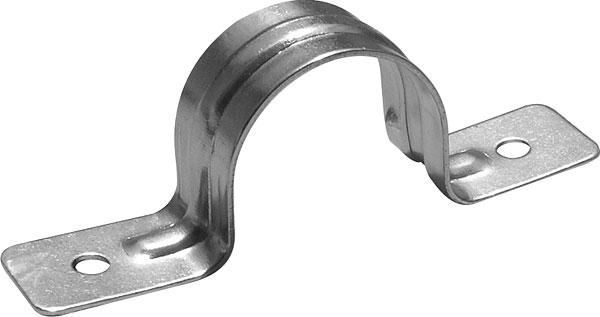

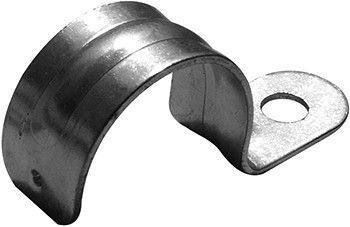

• Кріпильні вироби: металеві однолапкові та дволапкові скоби, посилені кабельні хомути, дюбелі;

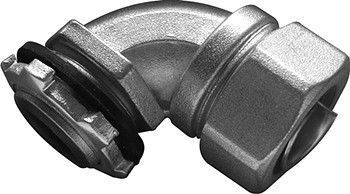

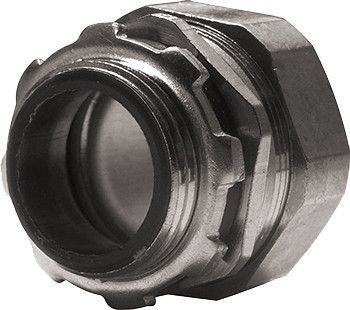

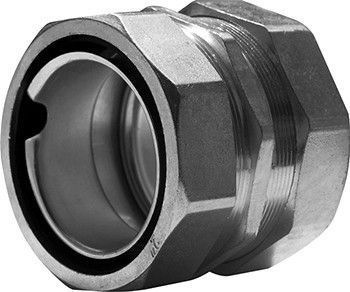

• Муфти та з'єднувачі: кінцеві муфти типу ВМ (ввідні муфти для підключення до коробок і щитів), з'єднувальні муфти СМ «рукав-рукав» та «рукав-труба»;

• Силові кабелі: монолітний негорючий кабель ВВГнгд (LS) та шнури ПВС/ШВВП;

• Монтажні розподільчі коробки: накладні металеві або пластикові герметичні розпаєчні коробки з сальниками.

Порада від інженерів PulsePro:

Для забезпечення повної електробезпеки згідно з ПУЕ металорукав необхідно обов'язково заземлювати на кінцях лінії за допомогою спеціальних заземлюючих хомутів або різьбових муфт з контактом заземлення, щоб виключити винос потенціалу на металевий корпус при пробої фази.
