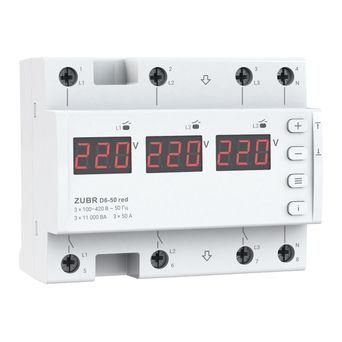

Реле напряжения ZUBR D6-50 red
Реле напряжения ZUBR D6 red создано для защиты как бытового, так и промышленного электрооборудования (в том числе трехфазных электродвигателей) и может функционировать в режимах: однофазной или трехфазной нагрузки.
Ключевые характеристики
Два режима работы
В режиме однофазной нагрузки реле защищает от резких скачков напряжения в сети и в случае аварии на одной из фаз отключается только эта аварийная фаза. В данном режиме ZUBR D6 red может быть использовано вместо трех однофазных реле!
В режиме трехфазной нагрузки реле обеспечивает защиту от резких скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно отключить), контролирует порядок чередования фаз (это тоже можно отключить), и если случится авария на одной из фаз, отключаются все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!
При работе реле измеряет и отображает действующее значение напряжения на каждой фазе. Все настройки и данные об аварийных отключениях сохраняются в энергонезависимой памяти.
Краткий видеообзор
Выгодное решение и 6 модулей в щите
С финансовой точки зрения ZUBR D6 red более выгоден, чем три однофазных реле напряжения. Кроме того, он компактен и занимает 6 стандартных модулей в распределительном щите. Установка осуществляется в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении высокая влажность или существует риск попадания воды на устройство, тогда щиток должен иметь класс защиты IP55 (согласно ГОСТ 14254).
Точность измерения и профессиональная модель отключения нагрузки
ZUBR D6 red применяет метод измерения напряжения в сети — True RMS. Это значительно уменьшает влияние сетевых помех на точность измерения напряжения, когда форма сигнала напряжения отклоняется от синусоиды.
ВАЖНО! Если вы сравниваете показания реле с вашим измерительным прибором, убедитесь, что принцип измерения вашего устройства также соответствует True RMS. В противном случае данные реле и вашего прибора могут разниться. Если вы все же доверяете своему измерительному прибору, то показания реле можно подкорректировать, изменив данные напряжения на экране реле ±20 В.
Вы можете использовать профессиональную модель задержки времени отключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.
Безопасность и удобство в использовании
- Реле напряжения ZUBR D6 red защищено от перегрева. Защита активируется, если температура в корпусе превышает 70 °С.
- Вы можете в любой момент проверять температуру внутри корпуса для мониторинга состояния реле.
- Кнопки управления реле можно заблокировать, чтобы никто случайно не изменил его параметры.
- Существует возможность отключить экраны реле в режиме ожидания, обеспечивая удобство использования устройства в жилом помещении. В случае аварии на любой из фаз экран будет мигать.
Дополнительная безопасность защищаемой техники
В ZUBR D6 red внедрены новые функции, которые дополнительно способствуют предотвращению выхода из строя защищаемого оборудования за счет снижения повторных срабатываний реле:
- регулируемое максимальное количество последовательных срабатываний защиты;
- регулируемый гистерезис по напряжению.
Журнал аварийных срабатываний
Журнал может сохранять в энергонезависимой памяти 99 последних аварийных срабатываний (например, напряжение при отключении реле или срабатывание термозащиты). Чтобы оценить состояние и качество вашей электросети, вы можете вручную сбросить журнал. Это позволяет анализировать характер и частоту аварий за определенный период. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).
Технические данные
- TrueRMS: Да
- Верхний предел напряжения: 220-280 В
- Время задержки включения нагрузки: 3-600 с
- Время отключения нагрузки при превышении напряжения: не более 0,04 с
- Время отключения нагрузки при снижении напряжения: 0,1-10,0 с (>120 В), не более 0,04 с (<120 В)
- Время отключения при перекосе фаз: 0-30 с
- Габаритные размеры (Ш х В х Г): 106 х 85 х 66 мм
- Категория продукции: Реле напряжения
- Количество коммутаций без нагрузки: не менее 500 000 циклов
- Количество коммутаций под нагрузкой: не менее 10 000 циклов
- Количество фаз: 1 ф. (230 Вольт), 3 ф. (230/380 Вольт)
- Комплект поставки: реле - 1 шт, гарантийный талон, инструкция и техпаспорт - 1 шт, упаковочная коробка - 1 шт
- Напряжение питания: 3 х 100–420 В ~ 50 Гц
- Нижний предел напряжения: 120-210 В
- Номинальная мощность нагрузки: 3 x 11 000 ВА
- Перекос (асимметрия) фаз: 10-80 В
- Проф. задержка отключения: Да
- Способ монтажа: На DIN-рейку
- Степень защиты по ГОСТ 14254: IP20
- Термозащита: Да
- Ток: 50 А
