Как выбрать УЗИП (устройства защиты от импульсных перенапряжений)?
Устройства защиты от импульсных перенапряжений (УЗИП / ПЗИП), или модульные разрядники, предназначены для защиты электрических сетей, дорогостоящей бытовой техники, систем автоматики и чувствительной электроники от разрушительных микросекундных скачков напряжения. Такие импульсы (амплитудой в десятки тысяч вольт) возникают вследствие прямых или отдаленных ударов молнии в линию электропередач, а также из-за коммутационных процессов в сети (включение мощных трансформаторов, промышленного оборудования или сварочных аппаратов).
Классификация УЗИП по классам защиты:
-
УЗИП Класса 1 (Тип 1 / B):
-
Назначение: защита от прямых ударов молнии в здание или воздушную линию передач.
-
Характеристики: тестируются импульсом формы 10/350 мкс (величина разрядного тока I_imp до 25–50 кА на полюс). Обычно базируются на основе мощных газонаполненных или искровых разрядников.
-
Место установки: главные распределительные щиты (ГРЩ) или вводно-учетные шкафы частных домов и коммерческих объектов с внешним молниеотводом.
-
-

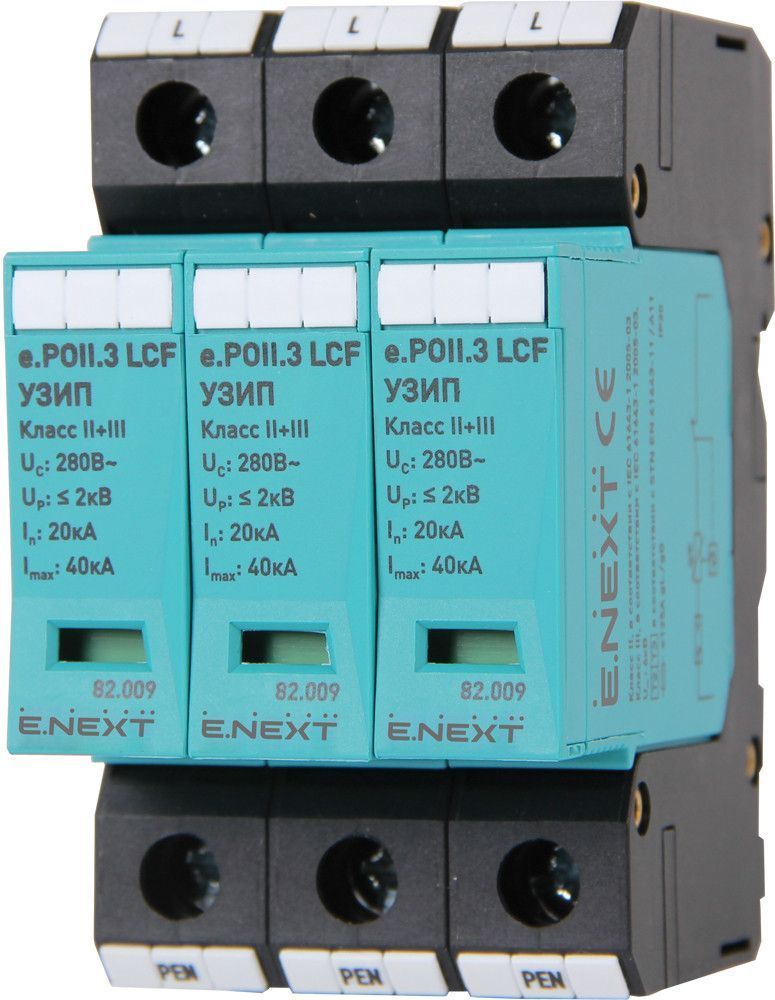

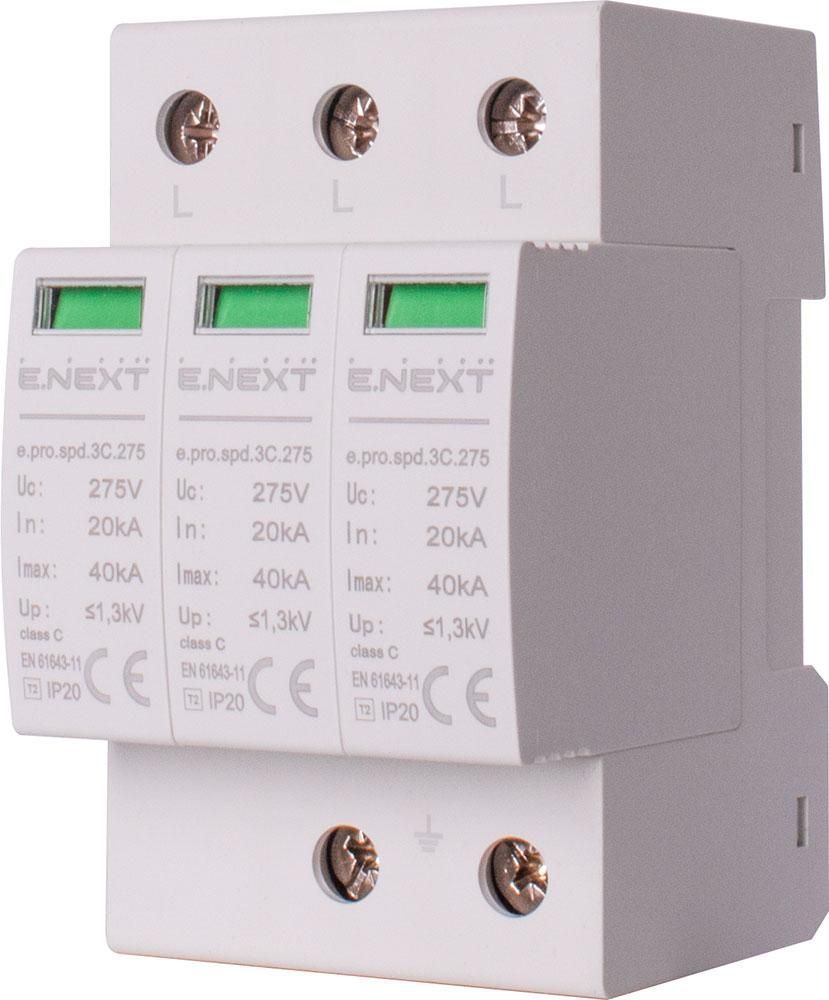

УЗИП Класса 2 (Тип 2 / C):
-
Назначение: защита от наведенных импульсов отдаленных грозовых разрядов и внутренних коммутационных процессов в сети.
-
Характеристики: тестируются импульсом формы 8/20 мкс (ток разряда I_max до 20–40 кА). Работают на основе быстродействующих оксидно-цинковых варисторов (время срабатывания менее 25 нс).
-
Место установки: этажные, квартирные и локальные распределительные щитки.
-
-

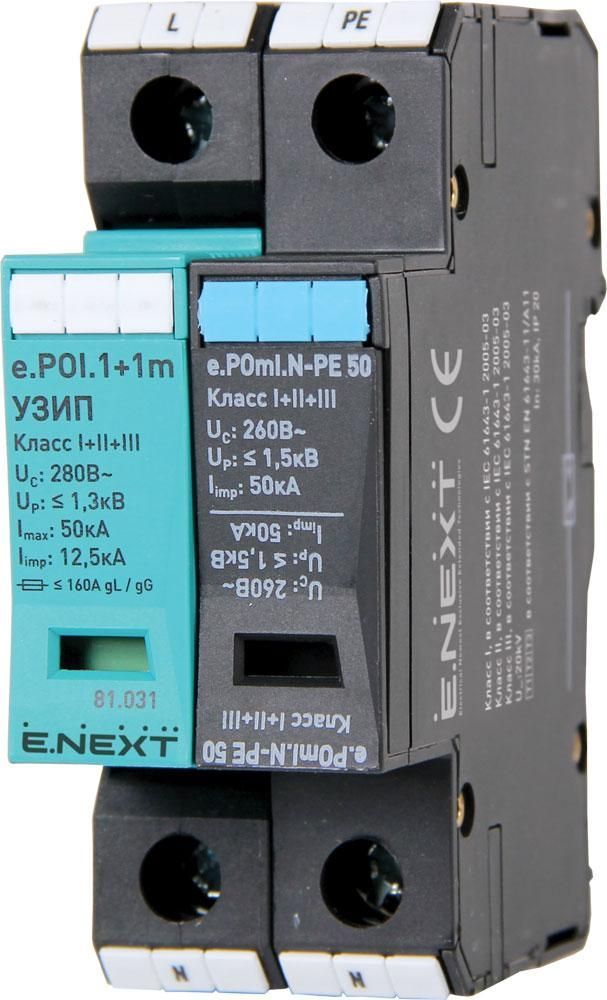

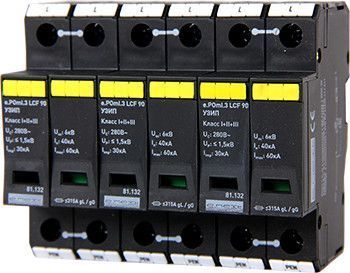

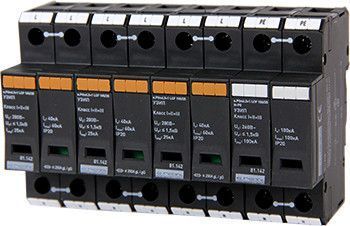

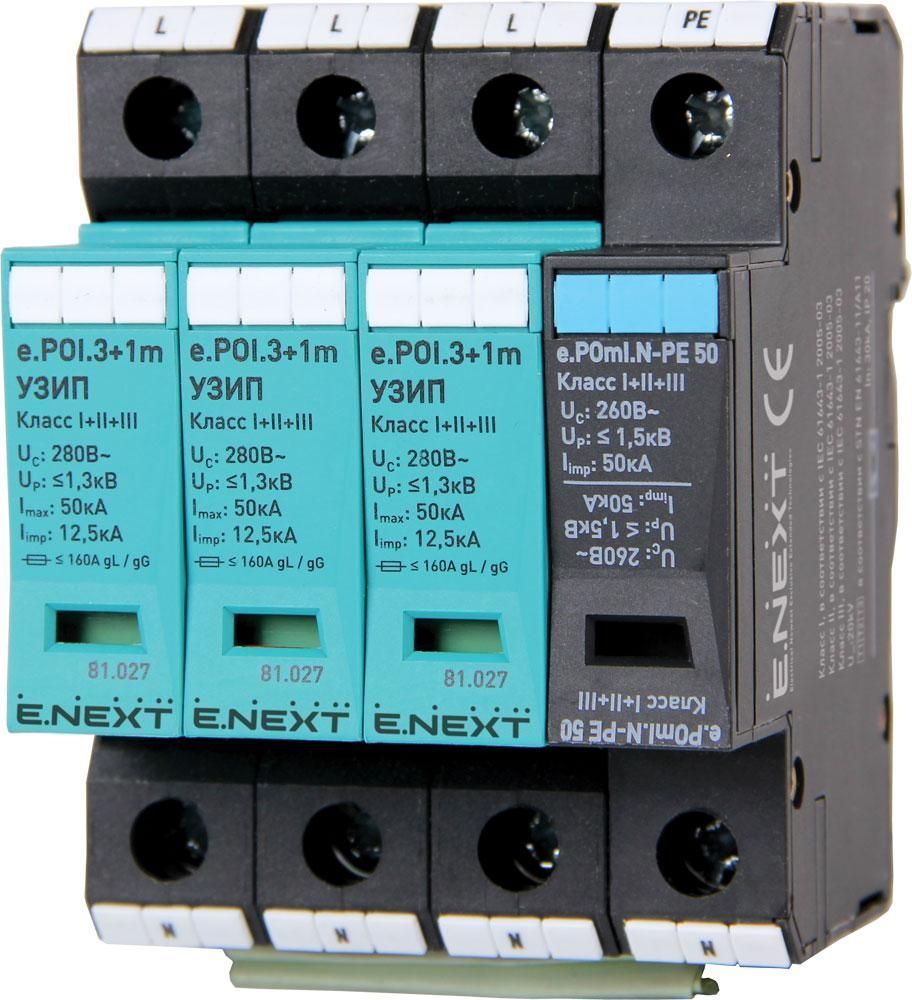

Комбинированные УЗИП Класса 1+2 (Тип 1+2 / B+C):
-
Преимущества: совмещают мощность разрядника и быстродействие варистора в одном моноблоке на DIN-рейку. Это лучшее и наиболее экономичное решение для частных домов и коттеджей.
-
-

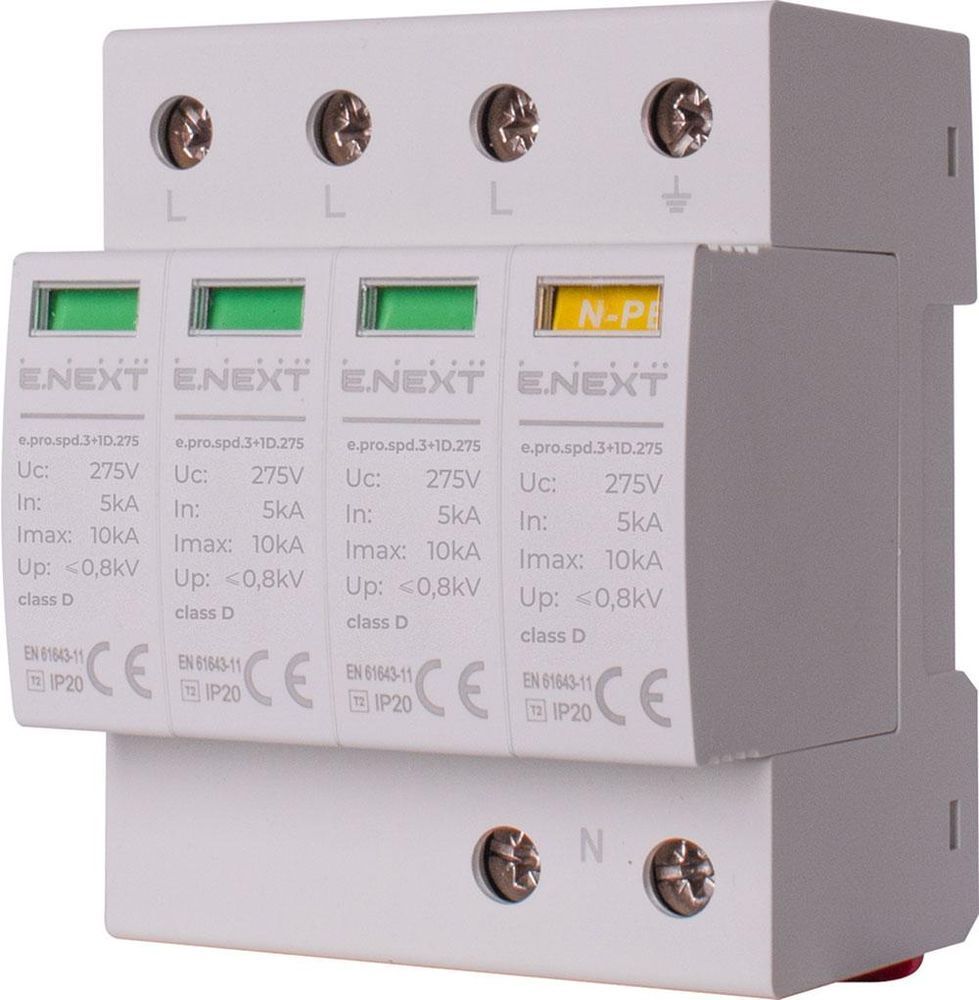

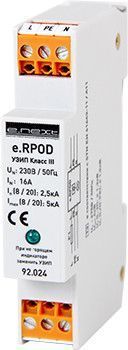

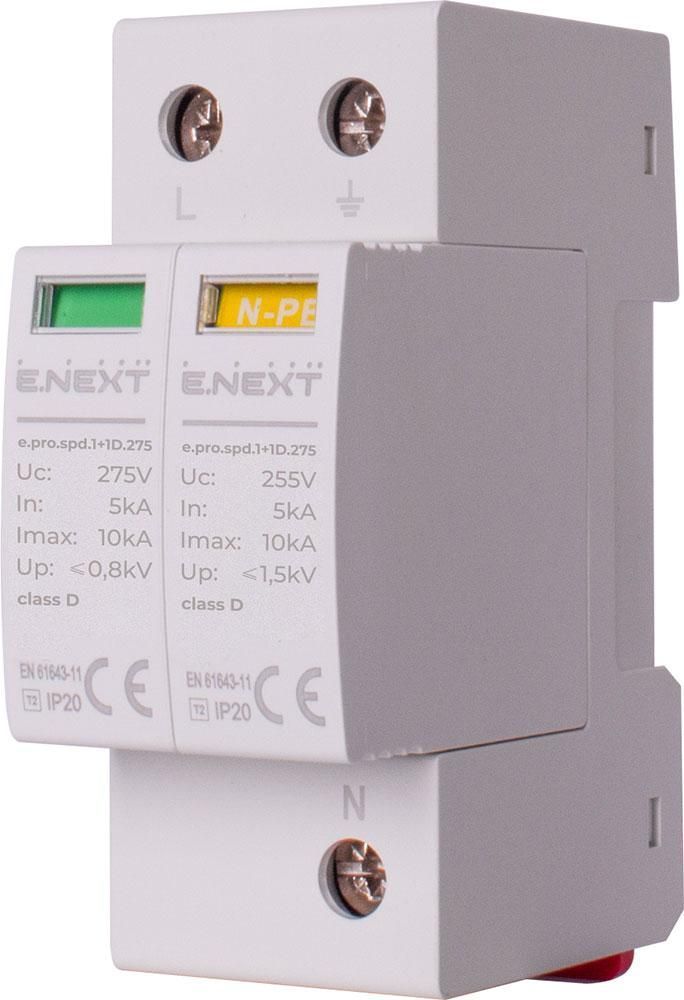

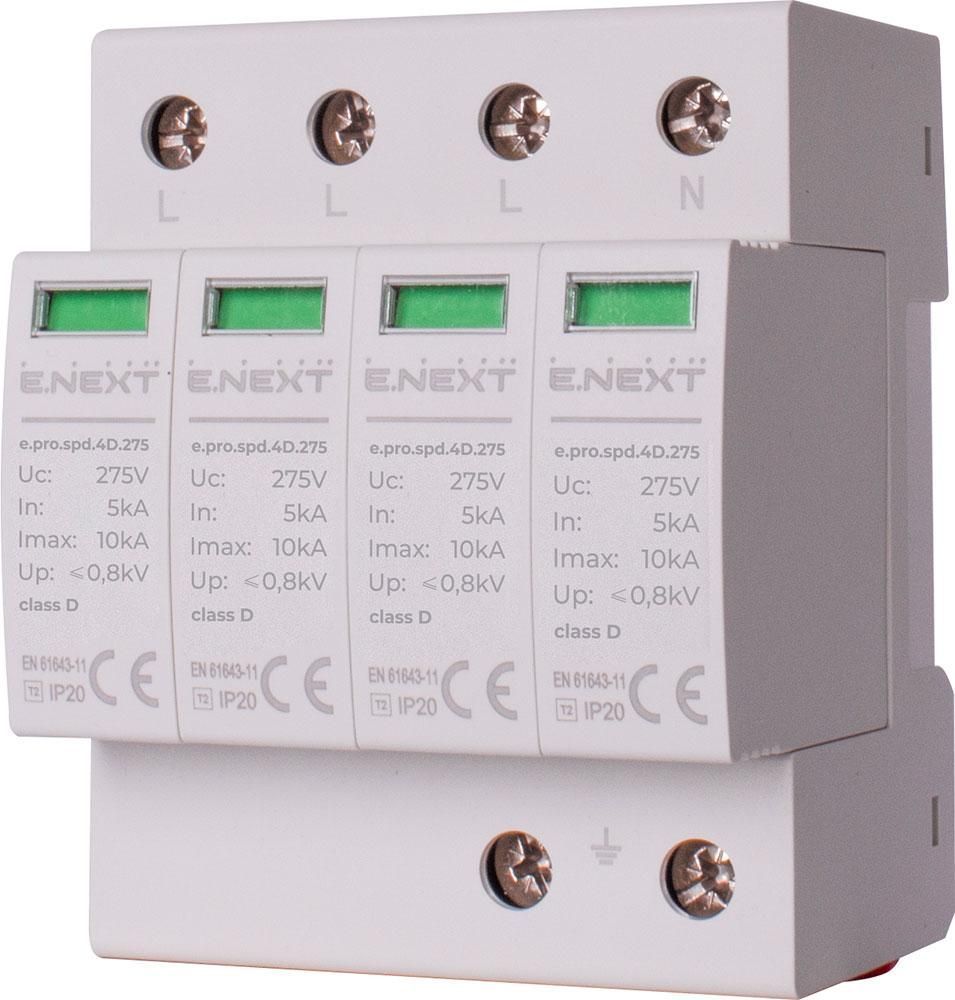

УЗИП Класса 3 (Тип 3 / D):
-
Назначение: финишная точечная защита микропроцессорной техники (газовые котлы, компьютерные серверы, телевизоры, сигнализация).
-
Место установки: непосредственно возле потребителя, в подрозетниках или в блоках сетевых фильтров.
-
Сопутствующие товары для монтажа (Cross-sell / Upsell):
Для правильной схемы подключения УЗИП на DIN-рейку вместе с ними приобретают:
-
Предохранители или автоматические выключатели: для защиты самой линии УЗИП от короткого замыкания при выходе варистора из строя;
-
Модульные распределительные щиты: боксы с DIN-рейками со степенью защиты IP40 или IP65;
-
Шины заземления и уравнивания потенциалов: для подключения УЗИП к контуру защитного заземления минимальной длиной проводника;
-
Медный силовой провод: жесткий провод ПВ-1 (НГД) сечением не менее 6–16 мм² для надежного отвода импульсного тока в землю.
Совет от инженеров PulsePro:
Длина проводников, соединяющих фазные клеммы с УЗИП и клемму «PE» разрядника с главной заземляющей шиной, суммарно не должна превышать 0.5 метра. Каждый лишний сантиметр проводника из-за собственной индуктивности существенно повышает остаточное напряжение на оборудовании во время импульсного разряда.
